為進(jìn)一步提升我國(guó)水泥質(zhì)量、促進(jìn)水泥行業(yè)的綠色發(fā)展和充分滿足用戶需求，2013年11月國(guó)家標(biāo)準(zhǔn)化委員會(huì)下達(dá)了GB175-2007的修訂計(jì)劃（20131158-Q-609），此項(xiàng)工作由中國(guó)建筑材料科學(xué)研究總院有限公司承擔(dān)。

歷經(jīng)六年多的時(shí)間，標(biāo)準(zhǔn)送審稿于2019年12月初通過全國(guó)水泥標(biāo)準(zhǔn)化技術(shù)委員會(huì)的審議，報(bào)批稿于2020年4月29日至5月29日在工業(yè)和信息化部網(wǎng)站進(jìn)行公示。對(duì)于公示期間的個(gè)別意見，工業(yè)和信息化部原材料司多次組織召開協(xié)調(diào)會(huì)并于2021年12月23日在北京召開由行業(yè)協(xié)會(huì)、科研院所、設(shè)計(jì)單位、大專院校、檢驗(yàn)機(jī)構(gòu)、生產(chǎn)企業(yè)和用戶代表共31 位專家進(jìn)行的技術(shù)審查會(huì)，會(huì)后形成最終的GB175《通用硅酸鹽水泥》報(bào)批稿，并于2023年11月27日頒布、2024年6月1日起實(shí)施。

期間，分別于2014年和2018年以第二號(hào)和第三號(hào)修改單的形式取消了復(fù)合硅酸鹽水泥32.5和32.5R強(qiáng)度等級(jí)。

為優(yōu)化水泥性能、適應(yīng)混凝土技術(shù)的發(fā)展，特別是解決水泥組分的獲知、測(cè)定、判定以促進(jìn)水泥的規(guī)范生產(chǎn)，本次標(biāo)準(zhǔn)修訂內(nèi)容較2007 年版有較大的變動(dòng)。為便于本標(biāo)準(zhǔn)的順利實(shí)施，現(xiàn)對(duì)標(biāo)準(zhǔn)條文解釋如下。

一、由條文強(qiáng)制改為全文強(qiáng)制

1、強(qiáng)制執(zhí)行的原因

2020年01月17日國(guó)家市場(chǎng)監(jiān)督管理總局頒布了《強(qiáng)制性國(guó)家標(biāo)準(zhǔn)管理辦法》以加強(qiáng)強(qiáng)制性標(biāo)準(zhǔn)的管理力度，并明確指出：對(duì)保障人身健康和生命財(cái)產(chǎn)安全、國(guó)家安全、生態(tài)環(huán)境安全以及滿足經(jīng)濟(jì)社會(huì)管理基本需要的技術(shù)要求，應(yīng)當(dāng)制定強(qiáng)制性國(guó)家標(biāo)準(zhǔn)。

GB175 所規(guī)定的通用硅酸鹽水泥是我國(guó)工程建設(shè)的基礎(chǔ)性材料，涉及人身健康和生命財(cái)產(chǎn)安全，所以強(qiáng)制執(zhí)行。

2、非強(qiáng)制條款以及可協(xié)商條款

本標(biāo)準(zhǔn)的6.3 條“堿含量”不屬于強(qiáng)制條款。當(dāng)用戶使用堿活性骨料或?qū)A含量有要求時(shí)，可協(xié)商確定具體的指標(biāo)。

同時(shí)，由于標(biāo)準(zhǔn)是對(duì)某產(chǎn)品的基本要求，因此允許買賣雙方以合同的方式約定具體的技術(shù)要求以提升產(chǎn)品質(zhì)量和解決特殊情況的需求，但前提是必須符合本標(biāo)準(zhǔn)的規(guī)定。

二、水泥組分

1、P· II 型硅酸鹽水泥的組分

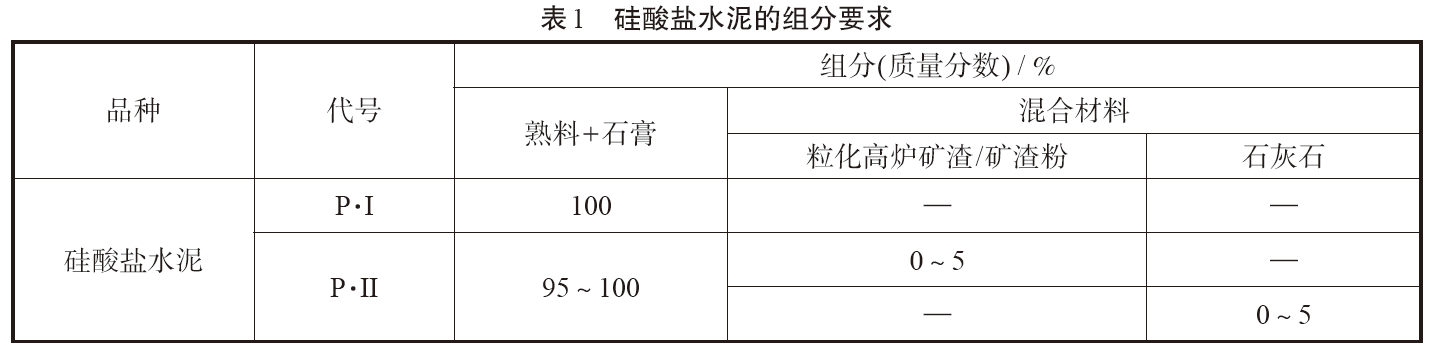

根據(jù)GB175歷次版本的規(guī)定，P·II型硅酸鹽水泥可以單獨(dú)使用小于等于5% 的礦渣或石灰石作為混合材，兩者不能混用，見表1。

但礦渣或石灰石的摻量不能為“0”，否則成了“P·I”。

2、普通硅酸鹽水泥的組分

本次標(biāo)準(zhǔn)修訂為：主要混合材料的允許摻量為大于等于6% 且小于等于20%，其中可以使用小于等于5%的替代混合材料替代主要混合材料。這里的主要混合材料是指符合標(biāo)準(zhǔn)規(guī)定的粒化高爐礦渣/ 礦渣粉、粉煤灰、火山灰質(zhì)混合材料，可以是一種材料單獨(dú)使用也可以是兩種或三種材料復(fù)合使用。替代混合材料則指石灰石。具體見表2 中的備注a和b。

3、礦渣硅酸鹽水泥的組分

本次標(biāo)準(zhǔn)修訂，礦渣硅酸鹽水泥的主要混合材料允許摻量以及替代混合材料的替代量基本沒有變化，而是刪除了替代混合材料備注中的“任一種材料”幾個(gè)字，即意為替代混合材料為粉煤灰或火山灰質(zhì)混合材料或石灰石中的一種材料。替代后，P·S·A礦渣硅酸鹽水泥中礦渣/ 礦渣粉含量（質(zhì)量分?jǐn)?shù)）不小于水泥質(zhì)量的21%， P·S·B礦渣硅酸鹽水泥中礦渣/ 礦渣粉含量（質(zhì)量分?jǐn)?shù)）不小于水泥質(zhì)量的51%，以保證水泥的礦渣水泥的基本性能。

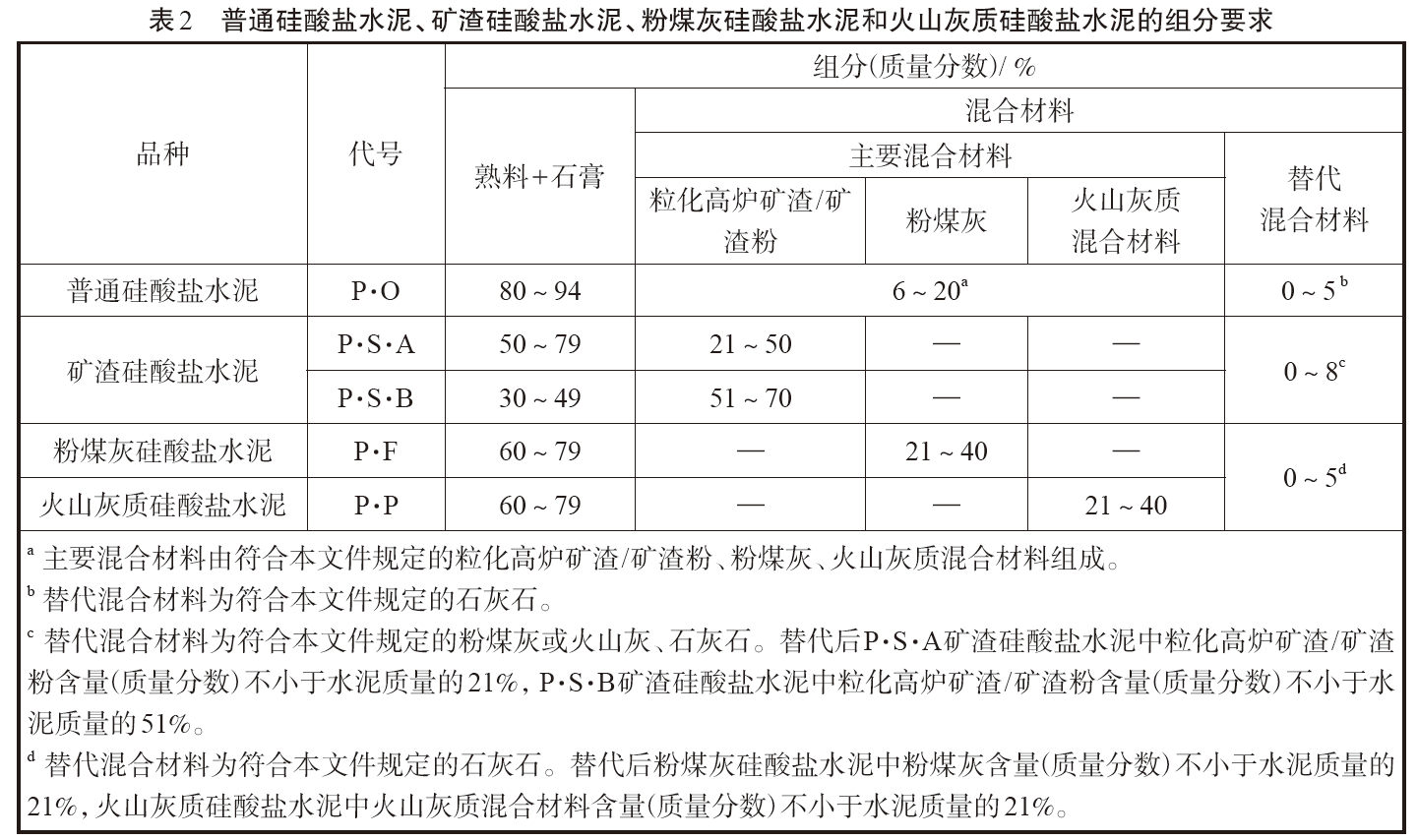

具體見表2 中的備注c。

4、粉煤灰硅酸鹽水泥和火山灰質(zhì)硅酸鹽水泥的組分

本次標(biāo)準(zhǔn)修訂，二者在組分上的最大變化是允許小于等于5%的石灰石替代主要混合材料。替代后粉煤灰硅酸鹽水泥中粉煤灰含量（質(zhì)量分?jǐn)?shù)）不小于水泥質(zhì)量的21%，火山灰質(zhì)硅酸鹽水泥中火山灰質(zhì)混合材料含量（質(zhì)量分?jǐn)?shù)）不小于水泥質(zhì)量的21%。具體見表2 中的備注d。

允許用石灰石替代主要混合材料的目的是為了利用混合材料的雙摻改善水泥性能，但不宜多種材料的替代，否則會(huì)與復(fù)合水泥在水泥組分上重疊。

5、復(fù)合硅酸鹽水泥的組分

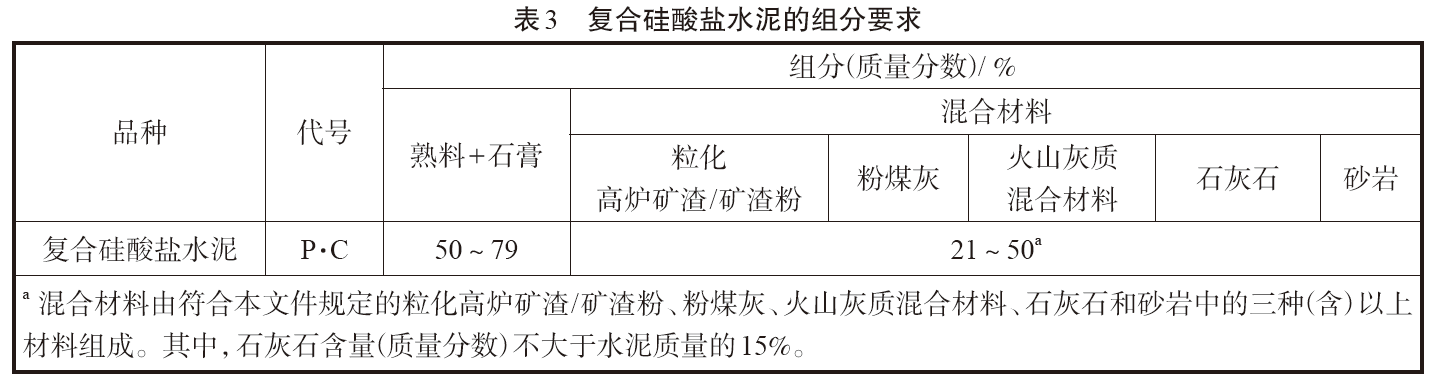

為了厘清復(fù)合硅酸鹽水泥與普通硅酸鹽水泥的區(qū)別，本次標(biāo)準(zhǔn)修訂對(duì)復(fù)合硅酸鹽水泥重新進(jìn)行了定義：以硅酸鹽水泥熟料和三種（含）以上混合材料為主要組分，摻加適量石膏磨細(xì)制成的水硬性膠凝材料。而2007 年版標(biāo)準(zhǔn)的定義是：以硅酸鹽水泥熟料和兩種（含）以上混合材料為主要組分，摻加適量石膏磨細(xì)制成的水硬性膠凝材料。

所用混合材料包括粒化高爐礦渣/ 礦渣粉、粉煤灰、火山灰質(zhì)混合材料（天然火山灰質(zhì)混合材料5 種、人工火山灰質(zhì)材料5 種）、石灰石、砂巖，合計(jì)14 種。同時(shí)，取消替代混合材料的規(guī)定。對(duì)于石灰石的摻量，由于其屬于惰性材料以及摻量增大后會(huì)導(dǎo)致水泥性能的劣化（如脆性增大、容易泌漿和起砂等），本次標(biāo)準(zhǔn)修訂給出了限值，即小于水泥質(zhì)量的15%。具體見表3。

三、水泥生產(chǎn)用材料

1、對(duì)熟料的要求

熟料燒成質(zhì)量受多種因素的影響，任何一個(gè)單位的熟料質(zhì)量控制指標(biāo)合格率不可能百分之百，偶爾會(huì)出現(xiàn)燒失量、游離鈣偏高等情況，而這部分熟料可通過組分的調(diào)整、質(zhì)量控制完全可以生產(chǎn)出合格的水泥產(chǎn)品。因此，本標(biāo)準(zhǔn)沒有采用GB/T21372《硅酸鹽水泥熟料》，僅規(guī)定了用于通用硅酸鹽水泥生產(chǎn)用熟料的硅酸鈣礦物含量及鈣硅比，而對(duì)燒失量、游離鈣、氧化鎂、不溶物、三氧化硫等沒有進(jìn)行限定，更沒有對(duì)熟料強(qiáng)度進(jìn)行要求。

2、對(duì)天然石膏的要求

原標(biāo)準(zhǔn)“二級(jí)（含）以上”的規(guī)定，主要是出于經(jīng)濟(jì)的考慮利用低品位石膏。但從對(duì)水泥性能的影響來講，石膏品位越高越好；同時(shí)，GB/T5483《天然石膏》標(biāo)準(zhǔn)的等級(jí)越高、品位越低的編制方式，容易導(dǎo)致誤解。因此，本次標(biāo)準(zhǔn)修訂刪除了“二級(jí)（含）以上”的規(guī)定。

3、我國(guó)通用硅酸鹽水泥允許使用的混合材種類

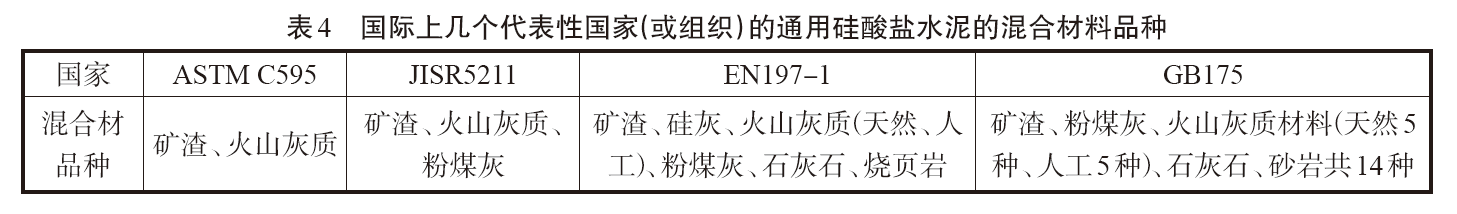

表4 為國(guó)際上幾個(gè)代表性國(guó)家（或組織）的通用硅酸鹽水泥的混合材料品種。從中可見，所用混合材料都集中于礦渣、火山灰質(zhì)混合材、粉煤灰三大類，僅是細(xì)微有所區(qū)別，如美國(guó)沒有單列粉煤灰（粉煤灰是火山灰質(zhì)材料），歐盟將燒頁(yè)巖（其為火山灰質(zhì)材料）和硅灰單列，我國(guó)則將火山灰質(zhì)材料細(xì)化為10 種并單列石灰石、砂巖。因此，我國(guó)混合材料品種與國(guó)際上基本是一致的，甚至更多。

4、除了本標(biāo)準(zhǔn)規(guī)定的混合材，其他的材料不能用于通用硅酸鹽水泥的生產(chǎn)

對(duì)于法律而言，國(guó)際通行的編制原則是“法無禁止皆可為”；而對(duì)于標(biāo)準(zhǔn)，國(guó)際上通行的編制原則是相反的“法無授權(quán)不可為”。

因此，只有本標(biāo)準(zhǔn)規(guī)定的、且符合相關(guān)技術(shù)要求的材料才允許使用，沒有規(guī)定的材料則不能用于通用硅酸鹽水泥的生產(chǎn)。

5、對(duì)礦渣、粉煤灰、火山灰質(zhì)混合材料的要求

混合材料的活性和非活性是依據(jù)粒化高爐礦渣、粉煤灰和火山灰質(zhì)混合材料在特定條件下參與水化進(jìn)程的程度不同來界定的。非活性的粒化高爐礦渣、粉煤灰和火山灰質(zhì)混合材料也具有潛在的水硬性或火山灰活性，盡管它們對(duì)水泥強(qiáng)度發(fā)展的貢獻(xiàn)要低，但也可部分結(jié)合液相中的Ca(OH)2，改善界面過渡帶、優(yōu)化水泥性能；同時(shí)，即便低活性的礦渣、粉煤灰、火山灰質(zhì)混合材料也可以發(fā)揮混合材料（或礦物摻和料）的填充作用、微集料作用，改善、優(yōu)化水泥性能。

此外，在國(guó)際上僅有美國(guó)的ASTM C595規(guī)定了混合材的45um 篩余、堿集料反應(yīng)、燒失量以及活性指數(shù)；而日本僅規(guī)定了火山灰質(zhì)混合材料的二氧化硅含量、礦渣的堿度系數(shù)；

歐洲規(guī)定了礦渣的鈣硅鎂的質(zhì)量總合和堿度系數(shù)、火山灰質(zhì)混合材料的品種和活性二氧化硅限量、粉煤灰的燒失量和活性二氧化硅限量等。

因此，為了工業(yè)廢渣的充分、合理、科學(xué)利用，本次標(biāo)準(zhǔn)修訂不再對(duì)粒化高爐礦渣、粉煤灰和火山灰質(zhì)混合材料的活性高低（如活性指數(shù)、28d 抗壓強(qiáng)度比）進(jìn)行要求。除了活性高低（如活性指數(shù)、28d 抗壓強(qiáng)度比）外，其他技術(shù)要求應(yīng)分別滿足相關(guān)標(biāo)準(zhǔn)要求。

粉煤灰中的銨離子含量按照GB/T397901《粉煤灰中的銨離子的限量及檢驗(yàn)方法》進(jìn)行檢驗(yàn)。

6、用亞甲藍(lán)值表征和限定石灰石和砂巖中的粘土量

2007版及以前的GB175 限定混合材用石灰石的Al2O3含量，其目的是限制粘土量，過多的粘土混入會(huì)延長(zhǎng)水泥的凝結(jié)時(shí)間、降低水泥強(qiáng)度。對(duì)現(xiàn)代混凝土而言，在使用聚羧酸減水劑時(shí)會(huì)惡化水泥與減水劑的相容性。

用三氧化二鋁表征石灰石和砂巖中的粘土量存在一定的缺陷，一是不同地區(qū)粘土的三氧化二鋁含量存在差異，二是石灰石和砂巖本身會(huì)含有少量的三氧化二鋁。

因此，國(guó)際上一般用亞甲藍(lán)值進(jìn)行限定，如ASTM C595、EN197-1等， 我國(guó)2017 年頒布實(shí)施的GB/T35164-2017《用于水泥、砂漿和混凝土中的石灰石粉》也采用了亞甲基藍(lán)值。因此，本次標(biāo)準(zhǔn)修訂采用亞甲藍(lán)值以及GB/T35164-2017《用于水泥、砂漿和混凝土中的石灰石粉》限定的1.4g/kg作為水泥生產(chǎn)用石灰石、砂巖的限值。其中，亞甲藍(lán)值按GB/T35164-2017 附錄A 的規(guī)定進(jìn)行檢驗(yàn)。

7、關(guān)于砂巖的解釋

砂巖在地質(zhì)學(xué)上專指以石英砂為主的堅(jiān)硬沉積巖，其主要礦物為石英和長(zhǎng)石，一般石英質(zhì)礦物在52% 以上、粘土質(zhì)礦物在15% 左右、針鐵礦在18% 左右、其他礦物10% 以上。砂巖屬于惰性材料，用于水泥的生產(chǎn)主要是利用其難磨以促進(jìn)熟料的粉磨、細(xì)化，提高熟料的利用率。

與地質(zhì)學(xué)嚴(yán)格定義的砂巖相類似的礦物還有石英砂、石英巖、花崗巖、長(zhǎng)石等，只要其亞甲藍(lán)值符合要求，也可用于通用硅酸鹽水泥的生產(chǎn)，這對(duì)于機(jī)制砂尾砂的綜合利用具有積極的意義。

四、水泥的化學(xué)成分要求

1、水泥中氯離子限量

隨著我國(guó)水泥窯協(xié)同處置的推廣、增多，其他行業(yè)工業(yè)用水的循環(huán)再利用，水泥生產(chǎn)原材料的氯離子含量有增高的趨勢(shì)，在GB175征求意見稿征求意見時(shí)就有水泥熟料氯離子含量超出0.06% 的意見反饋，在修訂GB/T21371-2019《用于水泥中的工業(yè)副產(chǎn)石膏》標(biāo)準(zhǔn)時(shí)，調(diào)研結(jié)果表明脫硫石膏中的氯離子含量最高達(dá)0.15%。因此，原標(biāo)準(zhǔn)中限定的氯離子小于0.06% 在某些情況下已難達(dá)到。因此，報(bào)批稿（初稿）將氯離子含量從0.06% 放寬到0.1%，并保留了“當(dāng)有更低要求時(shí)，買賣雙方協(xié)商確定”的備注，以滿足有特殊要求的混凝土或工程。

但由于已經(jīng)頒布實(shí)施的混凝土相關(guān)強(qiáng)制性標(biāo)準(zhǔn)已將水泥氯離子含量限定為≤0.06%，如要放寬到0.1%，出現(xiàn)了強(qiáng)制性標(biāo)準(zhǔn)不協(xié)調(diào)的問題。因此，根據(jù)2021年12月23日的技術(shù)審查會(huì)意見，保留0.06% 的限值，以保證結(jié)構(gòu)工程的安全性，突出強(qiáng)制性標(biāo)準(zhǔn)的先進(jìn)性。

2、水泥中的氧化鎂限量及壓蒸安定性

水泥的安定性（包括沸煮安定性和壓蒸安定性）是各方所關(guān)注的。如水泥的安定性不合格將導(dǎo)致工程結(jié)構(gòu)的破壞，造成嚴(yán)重的工程質(zhì)量事故。因此ASTM 標(biāo)準(zhǔn)將壓蒸安定性作為水泥的常規(guī)性能之一（美國(guó)和印度的石灰石為高鎂石灰石）。

對(duì)于水泥壓蒸安定性的影響因素，大量的研究結(jié)果表明不僅與熟料中的方鎂石含量有關(guān)，還與方鎂石的富集狀態(tài)和結(jié)晶大小有關(guān)，如果方鎂石成堆富集出現(xiàn)或結(jié)晶粗大即使低含量的方鎂石也會(huì)導(dǎo)致壓蒸安定性不良，因此僅限定水泥中的氧化鎂含量不能確保水泥的壓蒸安定性。雖然大摻量混合材能緩和方鎂石膨脹造成的局部應(yīng)力，但如果熟料冷卻質(zhì)量不好、企業(yè)甚至違規(guī)使用鋼渣等含有膨脹源的材料并僅通過氧化鎂含量進(jìn)行控制，其潛在的危害是巨大的。因此，本次標(biāo)準(zhǔn)修訂將壓蒸安定性作為型式檢驗(yàn)項(xiàng)目。

同時(shí)，根據(jù)2021年12月23日的技術(shù)審查會(huì)意見，宜從嚴(yán)控制，保留2007年版的描述，即：硅酸鹽水泥和普通硅酸鹽水泥中的氧化鎂含量≤5%（如果水泥壓蒸安定性合格，則水泥中氧化鎂含量（質(zhì)量分?jǐn)?shù)）允許放寬至6.0%）；P·S·A 型礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥和復(fù)合硅酸鹽水泥中的氧化鎂含量≤6%（如果水泥中氧化鎂含量（質(zhì)量分?jǐn)?shù)）大于6.0%，需進(jìn)行水泥壓蒸安定性試驗(yàn)并合格）。

如果硅酸鹽水泥和普通硅酸鹽水泥中的氧化鎂含量大于5%，P·S·A 型礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥和復(fù)合硅酸鹽水泥中的氧化鎂含量大于6%，應(yīng)同步進(jìn)行壓蒸安定性試驗(yàn)且確認(rèn)壓蒸安定性合格才能出廠。當(dāng)氧化鎂含量出現(xiàn)以上情況時(shí)，委托方在委托檢驗(yàn)或仲裁檢驗(yàn)時(shí)，應(yīng)同時(shí)委托氧化鎂含量和壓蒸安定性試驗(yàn)兩個(gè)項(xiàng)目的檢驗(yàn)；如委托方?jīng)]有委托壓蒸安定性試驗(yàn)，受托方應(yīng)追加壓蒸安定性試驗(yàn)，綜合判定。

當(dāng)硅酸鹽水泥和普通硅酸鹽水泥中的氧化鎂含量≤5%，P·S·A 型礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰質(zhì)硅酸鹽水泥和復(fù)合硅酸鹽水泥中的氧化鎂含量≤6% 時(shí)，生產(chǎn)企業(yè)按照型式檢驗(yàn)的要求每半年至少進(jìn)行一次型式檢驗(yàn)。

3、水泥中的堿含量

當(dāng)水泥中的堿含量較高時(shí)、在使用活性骨料的情況下會(huì)導(dǎo)致堿集料反應(yīng)導(dǎo)致硬化漿體結(jié)構(gòu)破壞，這是歷來通用硅酸鹽水泥規(guī)定“當(dāng)使用活性骨料，用戶要求提供低堿水泥時(shí)，水泥中的堿含量應(yīng)不大于0.6% 或由買賣雙方協(xié)商確定”的原因。除此之外，根據(jù)大量的研究，水泥中的堿能促進(jìn)水泥水化以提高早期強(qiáng)度，但相應(yīng)地出現(xiàn)水泥與減水劑相容性、水泥混凝土的抗裂性變差等負(fù)面影響。因此，為改善混凝土的抗裂性，我國(guó)的CCES01—2004《混凝土結(jié)構(gòu)耐久性設(shè)計(jì)與施工指南》中指出，為降低混凝土早期開裂的風(fēng)險(xiǎn)，水泥的堿含量不宜超過水泥質(zhì)量的0.6%。

因此，盡量降低水泥中的堿含量是保證混凝土工程質(zhì)量的措施之一。但限于石灰石、粘土等原材料以及混合材料品質(zhì)的限制，我國(guó)水泥中的堿含量一般在0.8%～1.2%的范圍內(nèi)，堿含量小于0.6% 的水泥需要優(yōu)選各種原材料才能生產(chǎn)，因此不宜統(tǒng)一規(guī)定通用硅酸鹽水泥的堿含量，當(dāng)用戶對(duì)堿含量有要求時(shí)，由買賣雙方協(xié)商確定。

五、水泥的物理性能要求

1、水泥的3d強(qiáng)度

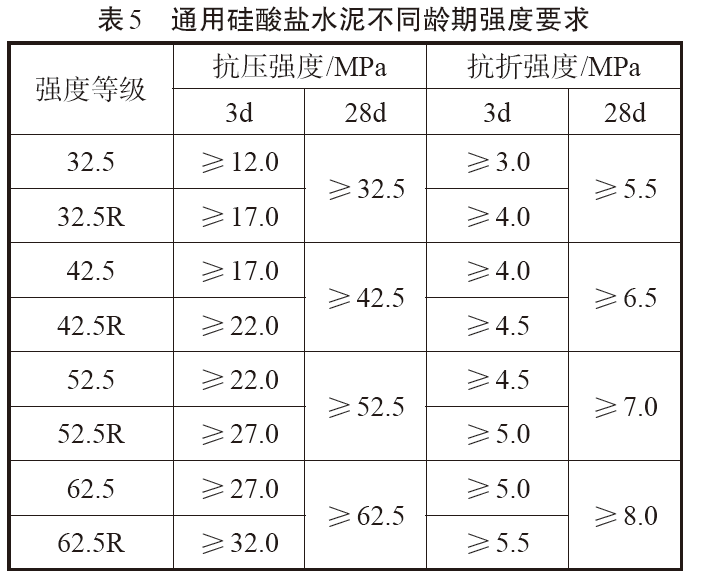

混合材的摻加在優(yōu)化水泥性能的同時(shí)，也會(huì)帶來早期3d 強(qiáng)度發(fā)展緩慢的缺點(diǎn)，因此我國(guó)GB175的歷次版本中將礦渣、粉煤灰、火山灰、復(fù)合水泥的3d 強(qiáng)度與硅酸鹽水泥、普通硅酸鹽水泥單獨(dú)規(guī)定，并低約2MPa。本次標(biāo)準(zhǔn)修訂參照EN197-1 簡(jiǎn)化強(qiáng)度指標(biāo)的設(shè)置，不再依據(jù)水泥品種設(shè)置不同的水泥3d 強(qiáng)度指標(biāo), 而是以硅酸鹽水泥和普通硅酸鹽水泥的3d強(qiáng)度為基礎(chǔ)，以5MPa為間隔進(jìn)行設(shè)定。修訂前后以及與EN197-1的對(duì)比見表5。

如此規(guī)定：避免了原標(biāo)準(zhǔn)不同品種水泥3d強(qiáng)度不同導(dǎo)致的混亂；以5MPa為以間隔區(qū)分不同強(qiáng)度等級(jí)水泥之間的差異；3d 強(qiáng)度指標(biāo)的提高可以抑制混合材料的多摻特別是低品質(zhì)混合材料的使用，此點(diǎn)對(duì)于我國(guó)水泥企業(yè)面臨優(yōu)質(zhì)混合材料減少、提高熟料利用率、規(guī)范水泥企業(yè)誠(chéng)信生產(chǎn)具有現(xiàn)實(shí)意義。

2、細(xì)度表征及指標(biāo)

1）水泥細(xì)度含義及其表征

對(duì)于水泥細(xì)度這一概念，國(guó)內(nèi)存在模糊的現(xiàn)象，如水泥企業(yè)一般將其定格為“篩余”、混凝土界的“水泥過細(xì)”也沒有明確是“篩余”還是“比表面積”，還有的人認(rèn)為“水泥中的微粉含量過多”。

水泥細(xì)度，顧名思義，指的就是水泥粗細(xì)程度，但這是一個(gè)總體概念，其有三種表征方式——篩余、比表面積、顆粒分布（或顆粒級(jí)配）。不過，每種表征方式所代表的含義有所不同。

由于篩網(wǎng)孔徑的限制，篩余僅能提供大于某一粒徑的粗顆粒（ 如45μm、80μm） 含量；比表面積給出的是單位質(zhì)量水泥顆粒的表面積，其主要反映了水泥中的細(xì)顆粒含量。因此，無論是篩余還是比表面積都不能全面描述水泥的細(xì)度。所以，當(dāng)描述水泥細(xì)度時(shí)，應(yīng)明確是篩余、還是比表面積，不能籠統(tǒng)地說水泥粗還是細(xì)。同時(shí)，應(yīng)注意水泥比表面積測(cè)定方法的適用范圍：不適用于本身帶有內(nèi)孔的材料，如粉煤灰、火山灰質(zhì)材料等。當(dāng)用比表面積表征含有粉煤灰、火山灰質(zhì)材料的水泥比表面積時(shí)，所得結(jié)果包括了材料的內(nèi)孔比表面積，導(dǎo)致結(jié)果虛高，從而產(chǎn)生誤解。

顆粒分布（級(jí)配）則能全面描述水泥顆粒的大小及其分布。特征粒徑越小，表明水泥越細(xì)；均勻性系數(shù)表征了顆粒分布的寬窄，均勻性系數(shù)越小，表明水泥顆粒分布越寬。因此，顆粒分布（級(jí)配）成為當(dāng)今研究水泥合理顆粒分布的主要參數(shù)。

2）普通水泥的細(xì)度表征方式應(yīng)“以篩余表示”

水泥比表面積測(cè)定方法（勃氏法），它的適用范圍在方法標(biāo)準(zhǔn)中有明確的描述，不適用于多孔材料和超細(xì)材料。在我國(guó)目前的普通硅酸鹽水泥中，允許使用的混合材除了無內(nèi)孔的材料—礦渣、石灰石、砂巖外，還可以使用有內(nèi)孔的材料—粉煤灰（如其中未燃盡的碳）、火山灰質(zhì)材料，對(duì)于含有多孔材料的普通水泥用比表面積表示，其測(cè)試結(jié)果虛高。因此，改回原先的篩余表示。

3）硅酸鹽水泥的比表面積指標(biāo)

眾所周知，水泥磨得越細(xì)（比表面積越大），水化反應(yīng)就越快、而且更為完全。但與此對(duì)應(yīng)的是會(huì)導(dǎo)致水泥顆粒堆積緊密程度降低、需水量增大、強(qiáng)度增長(zhǎng)緩慢、干縮增大等負(fù)面影響。水泥的標(biāo)準(zhǔn)稠度用水量隨水泥比表面積的提高基本成線性快速增加（但當(dāng)顆粒分布差異較大時(shí)，顆粒分布的影響更明顯）、而密實(shí)容重則基本隨比表面積的提高快速降低；對(duì)于水泥的抗壓強(qiáng)度而言，提高水泥的比表面積有利于水泥抗壓強(qiáng)度的提高，兩者基本成線性關(guān)系；對(duì)于干縮率來講，基本隨水泥比表面積的提高，干縮率增加。

對(duì)于硅酸鹽水泥比表面積指標(biāo)的限定，結(jié)合水泥比表面積對(duì)干縮、水泥的標(biāo)準(zhǔn)稠度用水量、強(qiáng)度等影響規(guī)律及幅度幾個(gè)方面，以及目前我國(guó)熟料質(zhì)量現(xiàn)狀，限定硅酸鹽水泥的最大比表面積為400m2/kg。

同時(shí)，由于比表面積主要反映的是細(xì)顆粒的多少，從水泥的和易性來講，硅酸鹽水泥的比表面積不宜太高，否則細(xì)顆粒熟料快速水化導(dǎo)致需水量提高、凝結(jié)時(shí)間縮短、與減水劑相容性變差、保塑性差。從顆粒分布上來講，宜窄化硅酸鹽水泥的顆粒分布，減少細(xì)顆粒和粗顆粒含量，在減少細(xì)顆粒對(duì)水泥性能的影響之外，充分發(fā)揮熟料的潛能，節(jié)約能源和資源。

4）其他水泥的45um篩余指標(biāo)

對(duì)于其他摻加混合材的水泥而言，由于可以利用不同材料的選擇性粉磨而通過混合材的合理選擇和搭配優(yōu)化水泥的顆粒組成、顆粒分布，因此宜拓寬水泥的顆粒分布，以實(shí)現(xiàn)水泥顆粒的緊密堆積從而優(yōu)化水泥的性能，如降低水泥的需水量、提高漿體的流動(dòng)性、改善與減水劑相容性等。因此，本次標(biāo)準(zhǔn)修訂將普通硅酸鹽水泥、礦渣硅酸鹽水泥、粉煤灰硅酸鹽水泥、火山灰硅酸鹽水泥、復(fù)合硅酸鹽水泥的細(xì)度以45μm 方孔篩篩余表示，不小于5%。

5）出于用戶某些特殊需求問題，本標(biāo)準(zhǔn)允許買賣雙方協(xié)商細(xì)度指標(biāo)值。

六、水泥組分測(cè)定

1、組分測(cè)定方法

要實(shí)現(xiàn)第三方對(duì)水泥組分的測(cè)定，必須解決測(cè)定方法的一致性問題。GB/T12960等同采用國(guó)際方法，被歐洲國(guó)家水泥企業(yè)實(shí)際所采用；同時(shí)，根據(jù)多年的試驗(yàn)驗(yàn)證，在已知混合材種類的前提下，用GB/T12960測(cè)定的水泥組分誤差可控制在一定范圍內(nèi)。因此，本標(biāo)準(zhǔn)刪除了其他精度更高方法的描述，直接采用GB/T12960進(jìn)行檢驗(yàn)。

應(yīng)注意的是，GB/T12960測(cè)定的是混合材含量，而熟料和石膏為100 減去混合材含量計(jì)算所得。因此，在進(jìn)行組分判定時(shí)，只判定混合材摻量是否符合表1、表2和表3的規(guī)定即可。同時(shí)，判定時(shí)，測(cè)得數(shù)據(jù)按四舍五入方式修約至整數(shù)。

為保證組分控制的準(zhǔn)確性，生產(chǎn)者應(yīng)采用適當(dāng)?shù)纳a(chǎn)程序和適宜的方法進(jìn)行驗(yàn)證，以保證水泥組分按照GB/T12960 檢測(cè)符合標(biāo)準(zhǔn)的規(guī)定。

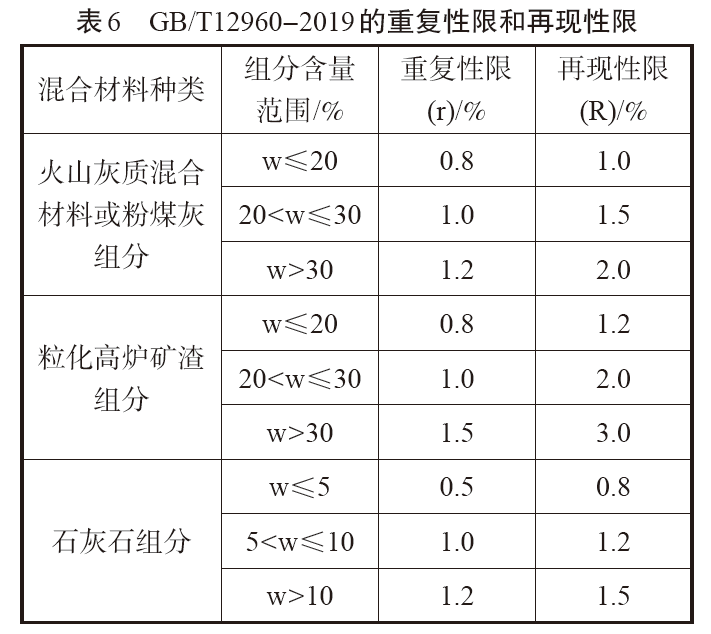

2、GB/T12960 測(cè)定結(jié)果的準(zhǔn)確性

在2004年標(biāo)準(zhǔn)修訂時(shí)，為了驗(yàn)證GB/T12960能否測(cè)準(zhǔn)混合材的摻量，標(biāo)準(zhǔn)修訂項(xiàng)目組制備了多種不同組合的水泥樣品，請(qǐng)GB/T12960標(biāo)準(zhǔn)起草小組采用代用法進(jìn)行了盲樣檢測(cè)。結(jié)果表明，當(dāng)按照標(biāo)準(zhǔn)的規(guī)定使用混合材時(shí)，能夠得到相對(duì)準(zhǔn)確的結(jié)果；當(dāng)不按標(biāo)準(zhǔn)使用混合材時(shí)，結(jié)果有所偏離。根據(jù)GB/T12960標(biāo)準(zhǔn)制定單位多年的驗(yàn)證研究，當(dāng)水泥企業(yè)按標(biāo)準(zhǔn)規(guī)定使用混合材時(shí)，其測(cè)試誤差在控制范圍內(nèi)；如測(cè)試結(jié)果超出組分的規(guī)定，則水泥企業(yè)肯定違標(biāo)生產(chǎn)。在已知混合材料品種的情況下，GB/T12960-2019給出了測(cè)試結(jié)果的重復(fù)性限和再現(xiàn)性限，見表6。

同時(shí)，請(qǐng)注意由于GB/T12960組分測(cè)定計(jì)算常數(shù)為平均統(tǒng)計(jì)值，因此由材料性質(zhì)的不同所引入的測(cè)試偏差就會(huì)變大，如高鈣灰與低鈣灰的差異、砂巖與火山灰質(zhì)混合材料的差異、石灰石和石膏品位的差異等。對(duì)此，GB/T12960給出了每種混合材料計(jì)算結(jié)果的修正系數(shù)予以糾偏。

3、水泥生產(chǎn)用混合材料品種的獲知

第二方可通過質(zhì)量證明材料（隨出廠水泥提供）或檢驗(yàn)報(bào)告獲知水泥中的混合材品種；第三方抽查檢驗(yàn)時(shí)可通過現(xiàn)場(chǎng)查驗(yàn)、質(zhì)量證明材料獲知水泥用混合材料品種；當(dāng)?shù)谌浇邮芪袡z驗(yàn)（含仲裁檢驗(yàn)）時(shí)委托方應(yīng)提供水泥用混合材品種。

4、質(zhì)量證明材料或檢驗(yàn)報(bào)告中混合材品種的可靠性保證

修訂后的GB175 為全文強(qiáng)制，其中包括水泥組分和材料。因此，第三方（包括質(zhì)量體系認(rèn)證機(jī)構(gòu)、生產(chǎn)許可證管理機(jī)構(gòu)、質(zhì)量監(jiān)督機(jī)構(gòu)）和第二方可以通過現(xiàn)場(chǎng)辨識(shí)、購(gòu)銷合同、原材料質(zhì)量檢驗(yàn)報(bào)告等對(duì)水泥生產(chǎn)用材料以及質(zhì)量證明材料和檢驗(yàn)報(bào)告的信息是否屬實(shí)進(jìn)行監(jiān)督確認(rèn)。

七、水泥出廠

1、質(zhì)量確認(rèn)

鑒于水泥產(chǎn)品出廠檢驗(yàn)的滯后性，水泥產(chǎn)品可以在出廠檢驗(yàn)結(jié)果沒有出來前出廠。但為了保證出廠水泥質(zhì)量符合標(biāo)準(zhǔn)要求，GB175—2007增加了“經(jīng)確認(rèn)水泥各項(xiàng)指標(biāo)及包裝質(zhì)量符合要求時(shí)方可出廠”的水泥出廠確認(rèn)制度。

對(duì)于“質(zhì)量確認(rèn)”，實(shí)際上每個(gè)企業(yè)都在時(shí)時(shí)進(jìn)行，如水泥企業(yè)的“出庫(kù)管理制度”、“化驗(yàn)室主任簽發(fā)制度”等。

為規(guī)范化，水泥企業(yè)應(yīng)在原材料質(zhì)量檢驗(yàn)、過程控制、出磨水泥質(zhì)量檢驗(yàn)以及以往產(chǎn)品質(zhì)量統(tǒng)計(jì)和分析的基礎(chǔ)上制定確認(rèn)程序并文件化，具體可參照T/CBMF17-2017《水泥生產(chǎn)企業(yè)質(zhì)量管理規(guī)程》進(jìn)行。

2、出廠質(zhì)量證明材料

不等同于產(chǎn)品質(zhì)量合格證，因其中的某些數(shù)據(jù)為確認(rèn)結(jié)果，所以一般稱之為“質(zhì)保單”，是對(duì)所生產(chǎn)產(chǎn)品質(zhì)量的保證和承諾。從法律角度來講，“質(zhì)保單”為買賣雙方合約的組成部分之一，但不成為合格判定的依據(jù)。

出廠質(zhì)量證明材料包括了型式檢驗(yàn)項(xiàng)目的水溶性鉻（VI）、放射性和壓蒸安定性等技術(shù)指標(biāo)的型式檢驗(yàn)結(jié)果，也包括出廠技術(shù)指標(biāo)的檢測(cè)結(jié)果或確認(rèn)結(jié)果。

但應(yīng)注意：

1）對(duì)于型式檢驗(yàn)結(jié)果，應(yīng)在下一個(gè)型式檢驗(yàn)后進(jìn)行更新。

2）對(duì)于確認(rèn)結(jié)果，不可代替出廠水泥的出廠檢驗(yàn)結(jié)果，且應(yīng)在材料中予以注明。

八、型式檢驗(yàn)

1、型式檢驗(yàn)的定義

又稱例行檢驗(yàn)。是根據(jù)產(chǎn)品技術(shù)要求標(biāo)準(zhǔn)或設(shè)計(jì)文件要求，或產(chǎn)品試驗(yàn)大綱要求，對(duì)產(chǎn)品的各項(xiàng)質(zhì)量指標(biāo)進(jìn)行全面試驗(yàn)或檢驗(yàn)，以評(píng)定產(chǎn)品的質(zhì)量是否全部符合標(biāo)準(zhǔn)和達(dá)到設(shè)計(jì)要求，并對(duì)產(chǎn)品的可靠性、維修性、安全性、外觀等進(jìn)行數(shù)據(jù)分析和綜合評(píng)價(jià)。在機(jī)械行業(yè)常稱它為型式檢驗(yàn)（或定型檢驗(yàn)），而電子行業(yè)稱其為例行檢驗(yàn)。

2、型式檢驗(yàn)機(jī)構(gòu)

企業(yè)具備條件時(shí)，可自己進(jìn)行型式檢驗(yàn)；

當(dāng)企業(yè)缺乏某些條件時(shí)，可委托其他機(jī)構(gòu)進(jìn)行。以認(rèn)證為目的的型式檢驗(yàn)，宜委托具有資質(zhì)的第三方檢驗(yàn)機(jī)構(gòu)進(jìn)行。

無論是自行開展還是委托進(jìn)行，企業(yè)都要對(duì)各項(xiàng)測(cè)試結(jié)果進(jìn)行綜合評(píng)價(jià)，確認(rèn)是否符合標(biāo)準(zhǔn)要求。不符合標(biāo)準(zhǔn)要求時(shí)，不得組織生產(chǎn)或產(chǎn)品不得出廠。

3、型式檢驗(yàn)條件解釋

（1）新投產(chǎn)

此為新廠建成或新品投產(chǎn)。是企業(yè)申報(bào)生產(chǎn)許可的前提條件。

（2）原燃料改變時(shí)

對(duì)于水泥企業(yè)：石灰石、粘土來源發(fā)生變化/ 石灰石、粘土化學(xué)組成發(fā)生變化，水泥窯處置廢物發(fā)生變化，混合材料來源/ 混合材料品種發(fā)生變化；

對(duì)于粉磨站：熟料來源發(fā)生變化，混合材料來源/ 混合材料品種發(fā)生變化。

（3）生產(chǎn)工藝有改變時(shí)

對(duì)于熟料燒成：影響窯內(nèi)熱工制度的工藝、影響熟料冷卻制度的工藝；

對(duì)于水泥制成：粉磨裝備和工藝。

（4）產(chǎn)品長(zhǎng)期停產(chǎn)后，恢復(fù)生產(chǎn)時(shí)作為一個(gè)企業(yè)自建成后，除非特殊情況會(huì)連續(xù)生產(chǎn)下去。但目前，由于錯(cuò)峰生產(chǎn)和環(huán)保的要求，水泥企業(yè)會(huì)面臨經(jīng)常性的停產(chǎn)，短則十天半月，長(zhǎng)則一兩個(gè)月；同時(shí)，東北和西北在施工淡季的冬天也會(huì)周期性停產(chǎn)。因此，“產(chǎn)品長(zhǎng)期停產(chǎn)”應(yīng)考慮以上因素。

對(duì)于長(zhǎng)期如何理解和判定，結(jié)合型式檢驗(yàn)的備注：正常生產(chǎn)時(shí)每半年進(jìn)行一次水溶性鉻（VI）、放射性和壓蒸安定性的檢驗(yàn)，可將“長(zhǎng)期”明確為六個(gè)月。

4、型式檢驗(yàn)不合格的處理

因型式檢驗(yàn)不同于出廠檢驗(yàn)，其是對(duì)生產(chǎn)裝備、工藝、原燃材料是否滿足產(chǎn)品標(biāo)準(zhǔn)要求的綜合評(píng)定，處于裝備、工藝以及原燃材料眾多因素變化之后的試生產(chǎn)階段，此時(shí)出現(xiàn)型式檢驗(yàn)不合格屬于正常現(xiàn)象。

當(dāng)出現(xiàn)型式檢驗(yàn)不合格時(shí)，水泥企業(yè)應(yīng)開展以下工作：

試生產(chǎn)產(chǎn)品不得直接出廠；

查找、分析導(dǎo)致不合格的原因，并采取措施予以消除，如：調(diào)整內(nèi)控指標(biāo)；調(diào)整工藝參數(shù)；更換原材料；重新進(jìn)行試生產(chǎn)和型式檢驗(yàn)；原型式檢驗(yàn)不合格產(chǎn)品的不合格項(xiàng)處理。

5、第三方機(jī)構(gòu)何時(shí)進(jìn)行型式檢驗(yàn)

型式檢驗(yàn)是產(chǎn)品能否投入生產(chǎn)的前提，因此生產(chǎn)許可證認(rèn)證檢驗(yàn)應(yīng)是包括型式檢驗(yàn)內(nèi)容的全部技術(shù)參數(shù)；市場(chǎng)監(jiān)管部門的全項(xiàng)抽查檢驗(yàn)是對(duì)產(chǎn)品質(zhì)量的一個(gè)全面評(píng)價(jià)，因此也應(yīng)該包括型式檢驗(yàn)內(nèi)容的全部技術(shù)參數(shù)；而對(duì)比檢驗(yàn)和委托檢驗(yàn)應(yīng)該是一種相對(duì)自由的檢驗(yàn)活動(dòng)，此時(shí)應(yīng)根據(jù)委托方的需求協(xié)商確定檢驗(yàn)參數(shù)。仲裁檢驗(yàn)也是某種型式的委托檢驗(yàn)，應(yīng)根據(jù)提出仲裁方的意見確定檢驗(yàn)參數(shù)。

九、交貨與驗(yàn)收

1、水泥企業(yè)有義務(wù)向買方說明交貨與驗(yàn)收的方式通用硅酸鹽水泥量大面廣，所涉及的買方成千上萬且對(duì)標(biāo)準(zhǔn)的了解和掌握千差萬別，而水泥企業(yè)是該標(biāo)準(zhǔn)的第一個(gè)直接使用方，對(duì)標(biāo)準(zhǔn)的理解和掌握應(yīng)是最好的。同時(shí)，而“賣方有告知買方驗(yàn)收方法的責(zé)任”屬于《民法》或《合同法》或《消費(fèi)者權(quán)益法》的范疇，非技術(shù)性內(nèi)容。作為賣方，應(yīng)了解《民法》或《合同法》或《消費(fèi)者權(quán)益法》的規(guī)定，跟買方解釋、說明驗(yàn)收方法的方式以及優(yōu)缺點(diǎn)，供買方選擇。

2、鼓勵(lì)以合同的方式約定交貨與驗(yàn)收

“交貨與驗(yàn)收”這一條款是我國(guó)所特有的計(jì)劃經(jīng)濟(jì)時(shí)代的遺產(chǎn)，在國(guó)際上任何國(guó)家水泥產(chǎn)品標(biāo)準(zhǔn)都沒有此規(guī)定，而是以合同的方式進(jìn)行約定。

隨著我國(guó)市場(chǎng)經(jīng)濟(jì)的發(fā)展，買方維權(quán)意識(shí)的提高，鼓勵(lì)以合同的方式約定交貨與驗(yàn)收。

合同應(yīng)明確約定水泥品種、水泥組分、技術(shù)要求、驗(yàn)收方式、出現(xiàn)質(zhì)量糾紛時(shí)的仲裁機(jī)構(gòu)、仲裁樣品等內(nèi)容。

3、在發(fā)貨單上注明“以生產(chǎn)者同編號(hào)水泥的檢驗(yàn)報(bào)告為驗(yàn)收依據(jù)”應(yīng)以雙方達(dá)成共識(shí)為基礎(chǔ)在發(fā)貨單上注明“以生產(chǎn)者同編號(hào)水泥的檢驗(yàn)報(bào)告為驗(yàn)收依據(jù)”表明采取的是以生產(chǎn)者同編號(hào)水泥的檢驗(yàn)報(bào)告為驗(yàn)收依據(jù)的模式，此模式應(yīng)建立在買賣雙方達(dá)成共識(shí)的基礎(chǔ)上。因此，本次標(biāo)準(zhǔn)修訂將其改為“無書面合同或協(xié)議、或未在合同或協(xié)議中注明驗(yàn)收方法的，賣方應(yīng)在發(fā)貨前書面告知并經(jīng)買方認(rèn)可后在發(fā)貨單上注明“以生產(chǎn)者同編號(hào)水泥的檢驗(yàn)報(bào)告為驗(yàn)收依據(jù)””。

4、發(fā)生質(zhì)量糾紛時(shí)的仲裁樣品和水泥的保質(zhì)期

由于水泥產(chǎn)品的獨(dú)特性——受潮板結(jié)硬化，而我國(guó)又幅員遼闊、南北氣候不同等原因，國(guó)際上沒有任何國(guó)家規(guī)定水泥的保質(zhì)期。

當(dāng)水泥存放時(shí)間過長(zhǎng)或發(fā)現(xiàn)有受潮現(xiàn)象時(shí)，應(yīng)重新檢驗(yàn)并根據(jù)重新檢驗(yàn)結(jié)果確定強(qiáng)度等級(jí)再行使用。

對(duì)于質(zhì)量糾紛，多發(fā)生在水泥出廠一兩個(gè)月甚至一年后，如在潮濕多雨的季節(jié)袋裝水泥早已受潮甚至硬化。因此，仲裁樣品不能現(xiàn)場(chǎng)取樣，該樣品早已失去代表性，而應(yīng)采用雙方認(rèn)可的封存樣。

5、質(zhì)量仲裁檢驗(yàn)的期限

鑒于水泥產(chǎn)品質(zhì)量檢驗(yàn)的周期、市場(chǎng)流通以及封存樣的保留時(shí)間等，質(zhì)量仲裁檢驗(yàn)的期限如下：以抽取實(shí)物試樣的檢驗(yàn)結(jié)果為驗(yàn)收依據(jù)的期限為40 天；以生產(chǎn)者同編號(hào)水泥的檢驗(yàn)報(bào)告為驗(yàn)收依據(jù)的為90 天。

十、包裝方式

根據(jù)GB175 的規(guī)定，水泥產(chǎn)品的包裝可以采取散裝也可以采取袋裝，袋裝又分為噸裝袋和小袋袋裝。

本標(biāo)準(zhǔn)給出袋裝水泥的凈含量要求以及20袋的總質(zhì)量要求。對(duì)于包裝形式，在供需雙方協(xié)商一致的情況下也可以采取其他包裝形式。
